TaC Planetar Epi Susceptor
| Vendi i origjinës: | Kinë |
| Brand Name: | Semixlab |
| Numri Modeli: | TPES0001 |
| Certifikim: | ISO 9001 |
| Sasia minimale Rendit: | 1pc |
| Çmimi: | Customized |
| Details paketimit: | Kuti standarde eksporti |
| Koha për dorëzim: | 30-45days |
| Kushtet e pagesës: | Të negociohet |
| Aftësia furnizimit: | 200 copë në muaj |
Përshkrim

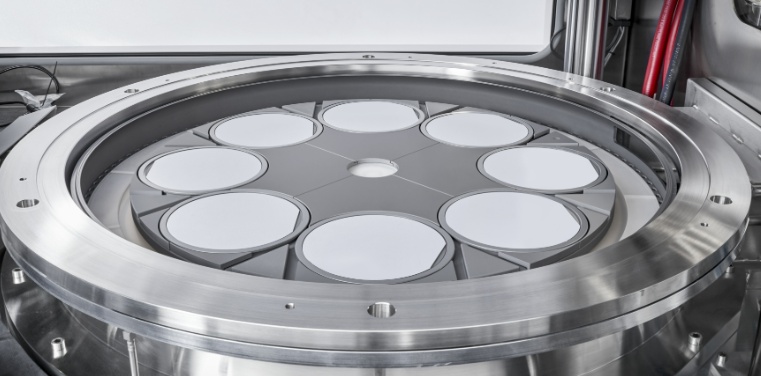

Disku planetar Aixtron është një komponent kyç mbajtës në pajisjet e depozitimit kimik të avullit metalo-organik (MOCVD), i përdorur kryesisht në procesin e rritjes së fletëve epitaksiale të karabit të silikonit (SiC). Struktura e tij thelbësore përdor dizajnin kompozit të materialit grafit me pastërti të lartë + veshjen e karabit të tantalit (TaC).
Detajet e shpejta:
1. Emra të tjerë: Disk planetar Aixtron, Mbrojtës planetar i veshur me TaC, Mbajtës SiC Epi për reaktorin Aixtron
2. Zbatimi: Për karabit të silicit (SiC) me performancë të lartë, nitritit të galiumit (GaN) dhe procese të tjera epitaksiale gjysmëpërçuese të gjeneratës së tretë.
3. Parametrat kryesorë:
Struktura mbetet e qëndrueshme në 2000℃ për të shmangur kontaminimin e shtresës nga avullimi i dhomës së reagimit.
Rezistencë efektive ndaj erozionit të gazrave pararendës si SiH₄ dhe HCl. Zvogëlon defektet sipërfaqësore në substrat.
Përçueshmëria termike e strukturës kompozite grafit + TaC është afër asaj të pllakës SiC (SiC: 490 W/m·K), duke zvogëluar shtrembërimin e rrjetës së shkaktuar nga stresi termik.
Vrazhdësia sipërfaqësore e veshjes TaC është < 1μm, gjë që mund të pengojë rënien e mikropjesëzave dhe të sigurojë cilësinë sipërfaqësore të shtresës epitaksiale (dendësia e defektit < 0.5/cm²).
pasqyrë produkt
Disku planetar Aixtron është një komponent kyç mbajtës në pajisjet e depozitimit kimik të avullit metal-organik (MOCVD), i përdorur kryesisht në procesin e rritjes së fletëve epitaksiale të karabit të silikonit (SiC). Struktura e tij thelbësore përdor dizajnin kompozit të materialit grafit me pastërti të lartë + veshjen e karabit të tantalit (TaC):
Substrati grafit: ofron përçueshmëri të shkëlqyer termike (~130 W/m·K) dhe stabilitet të lartë në temperaturë (temperatura > 2000℃) për të siguruar një shpërndarje uniforme të fushës termike në dhomën e reagimit.
Veshje me karbid tantali: Sipërfaqja e grafitit mbulohet nga një depozitim kimik i avullit (CVD) ose proces i sinterizuar, zakonisht me trashësi 30-100 μm, për të formuar një barrierë të dendur kimike.
Dizajni është optimizuar për mjedisin me temperaturë të lartë (1500-1700℃), shumë korroziv (silan, HCl dhe gazra të tjerë) të rritjes epitaksiale të SiC, duke përmirësuar ndjeshëm stabilitetin e procesit dhe rendimentin e pllakave.
Krahasimi i performancës së veshjes së karbidit të tantalit (TaC) dhe karbidit të silikonit (SiC)
| Materiali i veshjes | Veshje me karbid tantali (TaC) | Veshje me karbid silikoni (SiC) |
| Pika e shkrirjes | Pika e shkrirjes 3880℃ (kufiri më i lartë i temperaturës) | Pika e shkrirjes 2700℃ (lehtësisht e dekompozuar në temperatura të larta) |
| Koeficienti i zgjerimit termik | Koeficienti i zgjerimit termik 6.3×10⁻⁶/K (përputhet më mirë me grafitin) | 4.5×10⁻⁶/K (i lehtë për t’u çarë për shkak të mospërputhjes termike) |
| Rezistenca ndaj korrozionit të avullit të silikonit | Rezistencë e shkëlqyer ndaj korrozionit të avujve të silikonit (reaktivitet i ulët i TaC dhe Si) | i dobët (në temperatura të larta SiC reagon me Si për të formuar fazën e gaztë Si₂C) |
| Rreziku i ndotjes nga grimcat | Rrezik shumë i ulët i kontaminimit me grimca (shtresë e dendur pa pore) | E lartë (veshje e prirur ndaj zhveshjes lokale) |
| Jetë | Jetëgjatësia e shërbimit > 5000 orë (cikli i zgjatur i mirëmbajtjes më shumë se 50%) | Rreth orëve 2000-3000 |
Pajtueshmëria e prodhimit
I përshtatur për platformën Aixtron G5 WW C dhe Prophet, mund të mbajë napolitane 6/8 inç me një kapacitet prej > 30 napolitane/grup.
Vlera teknike dhe rëndësia e industrisë
Sceptori planetar i veshur me grafit + karbit tantali zgjidh problemin e ngushticës së veshjes tradicionale SiC në procesin afatgjatë të temperaturës së lartë:
Optimizimi i kostos: zgjatja e ciklit të zëvendësimit të materialeve të konsumueshme dhe ulja e kostos epitaksiale të një pjese të vetme me më shumë se 20%;
Përmirësimi i rendimentit: zvogëlon ndotjen e grimcave dhe efektin e njollave të nxehtësisë, dhe promovon rendimentin e fletës epitaksiale që të kalojë 95%;
Zgjerimi i dritares së procesit: mbështet shkallë më të larta rritjeje (> 50μm/orë) dhe shtresa epitaksiale më të trasha.
Ndërsa kapaciteti global i SiC është përmirësuar në 8 inç, kjo teknologji do të jetë një rrugë kritike për të thyer ngushticën e konsistencës epitaksiale.
specifikimet
| Vetitë fizike të veshjes TaC | |
| Dendësi | 14.3 (g/cm³) |
| Emisiviteti specifik | 0.3 |
| Koeficienti i zgjerimit termik | 6.3 10-6/K |
| Fortësia (HK) | 2000 HK |
| Rezistencë | 1×10-5 Ohm*cm |
| Stabiliteti termik | <2500 |
| Ndryshimet e madhësisë së grafitit | -10~-20um |
| Trashësia e veshjes | Vlera tipike ≥20um (35um±10um) |
| Përçueshmëri termike | 9-22(W/m·K) |
| Vetitë fizike të grafitit izostatik | ||
| Pronë | Njësi | Vlera tipike |
| Dendësia e madhe | g / cm³ | 1.83 |
| Fortësi | HSD | 58 |
| Rezistenca elektrike | μΩ.m | 10 |
| Forca Flexural | MPa | 47 |
| Forca shtypëse | MPa | 103 |
| Forca elastik | MPa | 31 |
| Moduli i Youngut | GPA | 11.8 |
| Zgjerimi Termik (CTE) | 10-6K-1 | 4.6 |
| Përçueshmëri termike | W·m-1·K-1 | 130 |
| Madhësia mesatare e grurit | mM | 8-10 |
Aplikime
Epitaksi e pajisjes së energjisë me karbid silikoni
Është i përshtatshëm për rritjen homogjene epitaksiale 4H-SiC, e cila përdoret për të prodhuar pajisje MOSFET dhe IGBT me tension të lartë mbi 1200V.
Kërkesa për automjete të reja të energjisë, invertorë fotovoltaikë, transport hekurudhor dhe fusha të tjera është rritur ndjeshëm.
Zhvillimi i gjysmëpërçuesve të gjeneratës së tretë
Mbështet procesin e heteroepitaksisë GaN-on-SiC për pajisjet 5G RF dhe çipat e komunikimit me valë milimetrike.
Përparësia konkurruese
Përmbledhje e avantazheve kryesore:
Veshje TaC është superiore ndaj veshjes tradicionale SiC për sa i përket rezistencës ndaj korrozionit në temperaturë të lartë, përputhjes termike dhe jetëgjatësisë, veçanërisht e përshtatshme për mjedisin e pasurimit të avullit të silikonit në rritjen epitaksiale të SiC.
Rezistenca ndaj nxehtësisë ekstreme:
Struktura mbetet e qëndrueshme në 2000℃ për të shmangur kontaminimin e shtresës nga avullimi i dhomës së reagimit.
Rezistenca kimike:
Rezistencë efektive ndaj erozionit të gazrave pararendës si SiH₄ dhe HCl. Zvogëlon defektet sipërfaqësore në substrat.
Uniformiteti i fushës termike:
Përçueshmëria termike e strukturës kompozite grafit + TaC është afër asaj të pllakës SiC (SiC: 490 W/m·K), duke zvogëluar shtrembërimin e rrjetës së shkaktuar nga stresi termik.
Prodhim i ulët ndotjeje:
Vrazhdësia sipërfaqësore e veshjes TaC është < 1μm, gjë që mund të pengojë rënien e mikropjesëzave dhe të sigurojë cilësinë sipërfaqësore të shtresës epitaksiale (dendësia e defektit < 0.5/cm²).
